产品简介

本公司生产的金属波纹管是由超薄壁精密无缝金属管经液压成型而成。利用波纹管的弹性特性，可将测量压力信号转换成位移或集中力的参数，也可作为隔离元件、密封元件、连接元件、补偿元件等应用。

金属波纹管广泛应用于压力、温度控制器、压力传感器、测量仪表、压力、流量控制调节阀、安全阀及管道联接的压力和温度补偿器等产品中，也可作为各种联轴器，介质隔离器等而下之机械构件中，是一种用途广泛的元器件。

波纹管的结构

D:外径 d:内径 t:波距 a:波厚

S0:波纹管单层壁厚 n:波纹管层数

L:总长 L0:有效长度

L1:内配合端接口长度 L2:外配合端接口长度

D1:内配合直径 d1:外配合直径

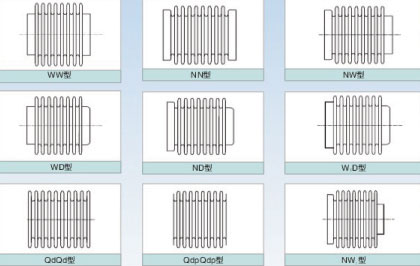

波纹管的基本接品型式及其代号

波纹管按两端配合部分的结构可分为多种型式

N 内配合 W 外配合 D 带底 Qd 沿波谷切边 Qdp 沿波谷切边并压扁

W1 大于波纹内径的特殊外配合 W1 小于波纹内径的特殊外配合
